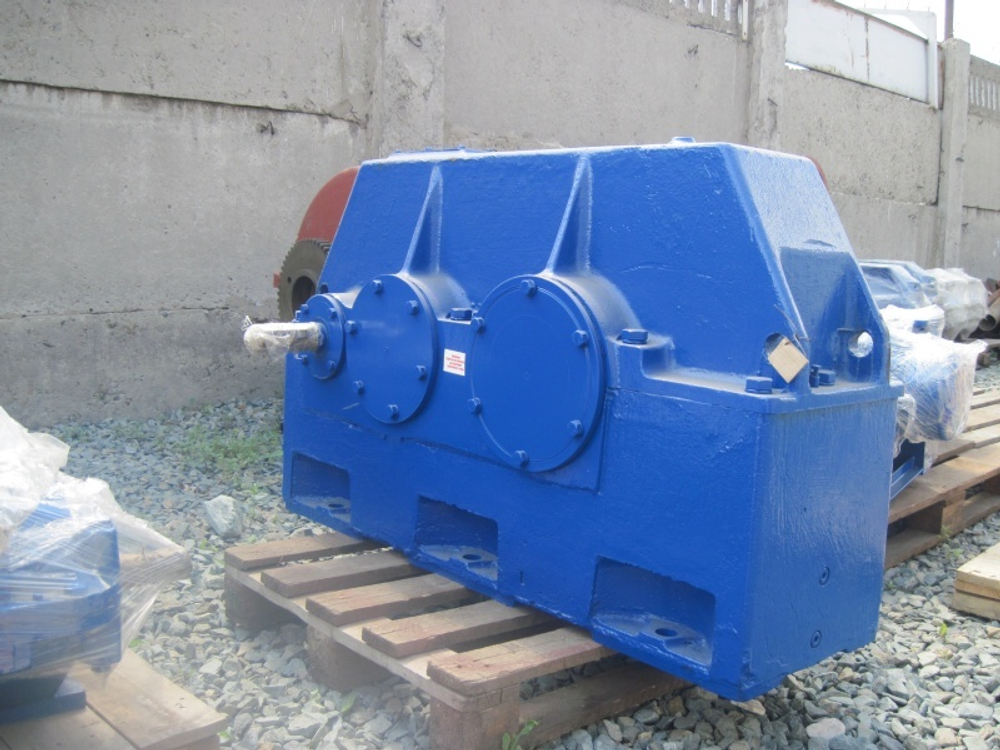

Редуктор 1Ц2У-400

Купить в 1 клик
Добавить в сравнение

Редуктор 1Ц2У-400 цилиндрический двухступенчатый горизонтальный общемашиностроительного назначения. Предназначен для уменьшения числа оборотов и увеличения крутящих моментов в приводах машин и механизмов. Применяется практически во всех промышленных отраслях и расcчитан как на постоянную, так и на переменную нагрузку.

Редуктор типа 1Ц2У-400 обладает высоким КПД (до 97%), а также отличается повышенной надёжностью и длительным сроком эксплуатации (даже в условиях интенсивной нагрузки и в сложных климатических условиях).

В нашем интернет-магазине вы можете купить редуктор 1Ц2У-400 в г. Новосибирск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Описание
Отзывы
Описание

Подробное описание

Типоразмер редуктора АТ АБ L I A1 A2 L2 L3 H H1 A B B1 B2 d h n
не более
мм шт
1Ц2У-400 400 250 1320 450 475 280 380 500 835 425 950 475 420 330 35 42±4 6
Типоразмер редуктора d l b t d1 l1 b1 t1
мм
1Ц2У-400 60 140 18 64 140 250 36 148

Расшифровка редуктора

Редуктор 1Ц2У-400-40-11-Ц-У-3, где

1Ц2У - серия редуктора

400 - межосевое расстояние выходной ступени, мм

40 - передаточное отношение

11 - вариант сборки

Ц - исполнение конца выходного вала

У - климатическое исполнение

3 - категория размещения по ГОСТ 15150-69

Условия применения

Редуктор 1Ц2У-400 может работать

  • в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • при диапазоне температур от -40° до +50°С;
  • в условиях повышенной запыленности;
  • во влажной среде (максимально возможная влажность рабочей среды при температуре 20°С может достигать 95%);

Валы редукторов могут вращаться с частотой до 1500 об/мин, быстроходный вал производит вращение в разные стороны;

Подходит как для постоянной эксплуатации, так и для работы с остановками;

Редуктор представлен в климатическом исполнении У, Т (категории размещения 1-4) ) по ГОСТ 15150-69.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора 1Ц2У-400 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора 1Ц2У-400 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора;

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора 1Ц2У-400 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора 1Ц2У-400 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ;

Характеристики

В нашем интернет-магазине вы можете купить Редуктор 1Ц2У-400 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
Высота 835
Длина 1320
Исполнение конца выходного вала Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 2
Масса 930
Номинальный крутящий момент на выходном валу 28000
Передаточное отношение (число) 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50
Серия 1Ц2У
Тип цилиндрический
Типоразмер (межосевое расстояние) 400
Цена 215000
Частота вращения входного вала 1500
Ширина 880
