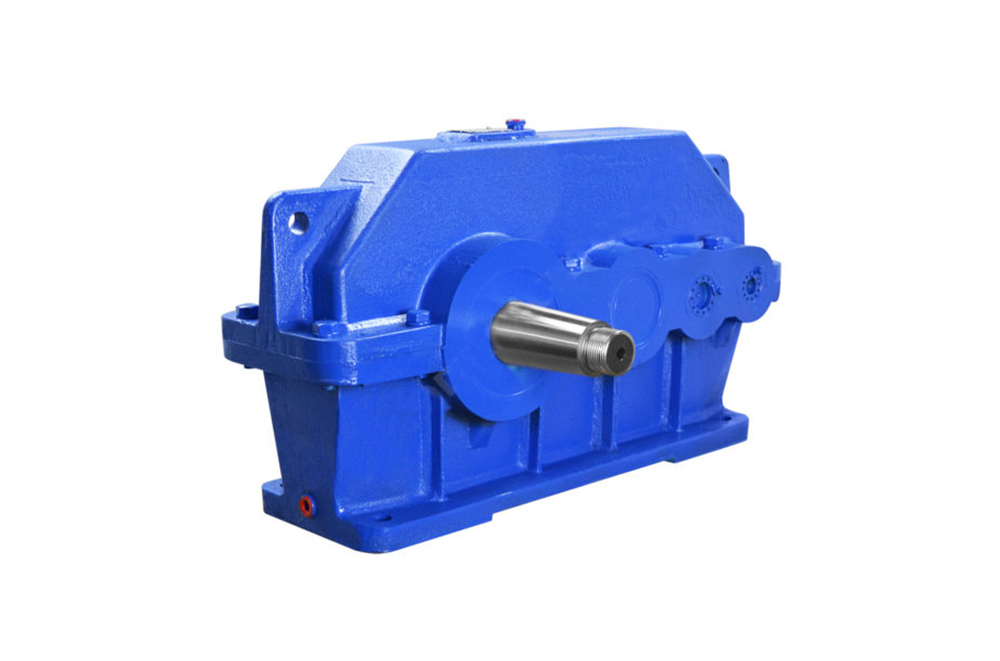

Редуктор 1Ц3У-250

Купить в 1 клик
Добавить в сравнение

Цилиндрический редуктор 1Ц3У-250 — устройство с трехступенчатой передачей общемашинного применения. Служит для увеличения крутящих моментов и уменьшения количества вращений в двигательной системе рабочей машины. Исправно работает в умеренных климатических условиях, в сухом, влажном и тропическом климате. Может размещаться в соответствии с ГОСТ 15150-69, в 1, 2, 3, 4 категориях размещения.

Чтобы заказать редуктор 1Ц3У-250 в Ваш город вам нужно уточнить его параметры ниже — выберите передаточное отношение, вариант сборки, исполнение конца выходного вала и другие характеристики. Если вы не знаете, какой именно редуктор нужен для вашего оборудования, просто закажите бесплатную консультацию нашего менеджера. Для этого вам необходимо оставить свои контактные данные в форме обратной связи.

Описание
Отзывы (2)
Характеристики
Описание

Подробное описание

Типоразмер редуктора AБ AП AТ A B B1 B2 H H1 h L L1 L2 L3 l l1 d n Масса
мм шт кг
1Ц3У-250 125 160 250 750 290 280 218 530 265 32 950 825 236 335 290 212 28 4 335
Типоразмер редуктора d d l l1 b t d2 l2 b1 t1 d3 d4 l3 l4 b2 t2 d5 l5 b3 t3
мм
1Ц3У-250 30 M20×1,5 80 58 5 15,55 - - - - 90 M64×4,0 170 130 22 46,75 85 130 22 90

Расшифровка редуктора

Редуктор 1Ц3У-250-100-12-Ц-У-2, где:

  • 1Ц3У — серия редуктора;
  • 250 — межосевое расстояние выходной ступени, (мм);
  • 100 — передаточное отношение;
  • 12 — вариант сборки;
  • Ц — исполнение конца выходного вала;
  • У — климатическое исполнение;
  • 2 — категория размещения по ГОСТ 15150-69.

Условия применения

  • в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • при диапазоне температур от -40° до +50°С;
  • в условиях повышенной запыленности;
  • во влажной среде (максимально возможная влажность рабочей среды при температуре 20°С может достигать 95%);
  • валы редукторов могут вращаться с частотой до 1500 об/мин, быстроходный вал производит вращение в разные стороны;
  • подходит как для постоянной эксплуатации, так и для работы с остановками;
  • редуктор представлен в климатическом исполнении У, Т (категории размещения 1-4) по ГОСТ 15150-69.

Подготовка к работе

  1. Редуктор при монтаже устанавливается на жесткую опору только в горизонтальном положении основанием вниз;
  2. Перед пуском в работу редуктор рекомендуется провернуть в холостую.
  3. До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

После работы редуктора 1Ц3У-250 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники. Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора 1Ц3У-250 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора 1Ц3У-250 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.
Отзывы (2)
андрей
заказывали 2 редуктора, доставили в срок
Анатолий
5
Благодарю данную компанию за выход из положения! Дефицит видимо данных редукторов, в ребят более 40 шт в наличии, заказал 3 шт, всем доволен)
Характеристики



Вариант сборки 11, 12, 13, 21, 22, 23, 31, 32, 33
Высота 530
Длина 950
Исполнение конца выходного вала Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 3
Масса 335
Номинальный крутящий момент на выходном валу 5000
Передаточное отношение (число) 16, 20, 25, 31.5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200
Серия 1Ц3У
Тип цилиндрический
Типоразмер (межосевое расстояние) 250
Цена 89900
Частота вращения входного вала 1500
Ширина 561
