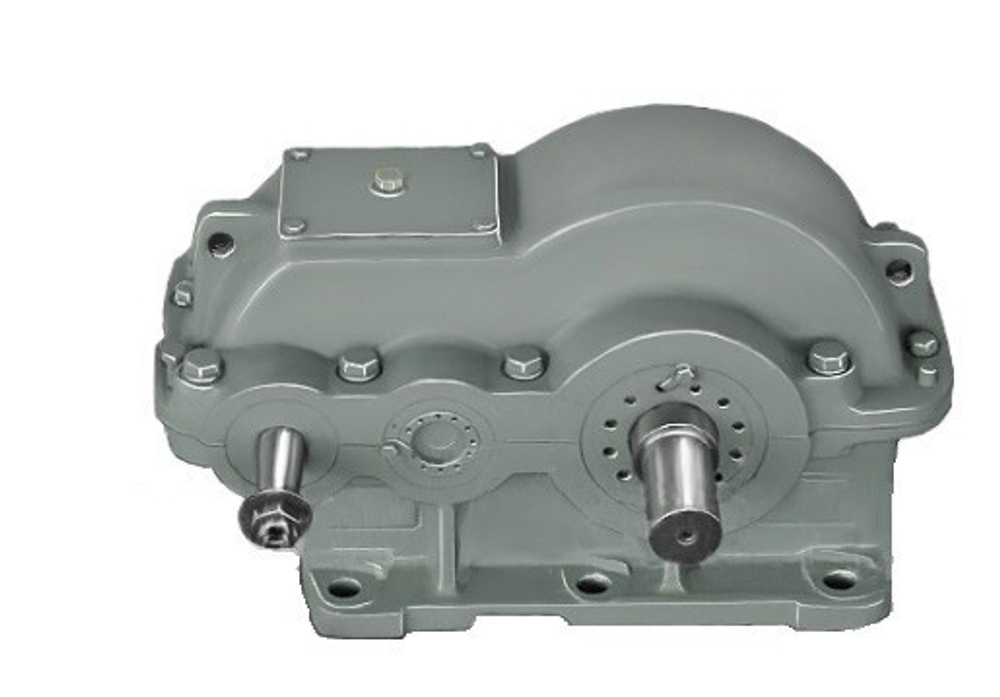

Редуктор РЦД-250

Купить в 1 клик

Редуктор РЦД-250 цилиндрический двухступенчатый горизонтальный общемашиностроительного назначения. Предназначен для увеличения крутящего момента и уменьшения частоты вращения вала в приводах различных машин и механизмов.

КПД редуктора РЦД-250 достигает 97%. Редуктор может работать как при постоянной, так и при переменной нагрузке в длительном режиме или с периодичными остановками. Поддерживает вращение валов в любую сторону.

В нашем интернет-магазине вы можете купить редуктор РЦД-250 в г. Барнаул по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Описание
Отзывы
Описание

Подробное описание

Типоразмер редуктора AC AТ A1 A2 A3 B B1 B2 H H1 h L L1 L2 L3 М d n Масса
мм шт кг
РЦД-250 250 150 115 165 330 250 200 250 315 160 24 520 400 220 230 185 23 6 87
Типоразмер редуктора d d1 d2 l l1 b t d3 l2 b1 t1
мм
РЦД-250 30 50 М20×1,5 80 58 5 15,55 45 82 14 49,5

Расшифровка редуктора

Редуктор РЦД-250-25-12-Ц-У-2, где

  • РЦД — серия редуктора
  • 250 — межосевое расстояние выходной ступени, мм
  • 25 — передаточное отношение
  • 12 — вариант сборки
  • Ц — исполнение конца выходного вала
  • У — климатическое исполнение
  • 2 — категория размещения по ГОСТ 15150-69

Условия применения

Редуктор РЦД-250 может работать

  • в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • при диапазоне температур от -40° до +50°С;
  • в условиях повышенной запыленности, в неагрессивной среде;

Подходит как для постоянной эксплуатации, так и для работы с остановками;

Валы редукторов могут вращаться с частотой до 1500 об/мин, быстроходные валы производят вращение в разные стороны;

Редукторы представлены в климатическом исполнении У, Т (категории размещения 1-4) по ГОСТ 15150-69.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора РЦД-250 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом

Техническое обслуживание

После работы редуктора РЦД-250 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора РЦД-250 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора РЦД-250 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.

Характеристики

В нашем интернет-магазине вы можете купить Редуктор РЦД-250 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
Высота 315
Длина 520
Исполнение конца выходного вала Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 2
Масса 87
Номинальный крутящий момент на выходном валу 505
Передаточное отношение (число) 10, 16, 20, 25, 31.5, 40
Серия РЦД
Тип цилиндрический
Типоразмер (межосевое расстояние) 250
Цена 33100
Частота вращения входного вала 1500
Ширина 450
